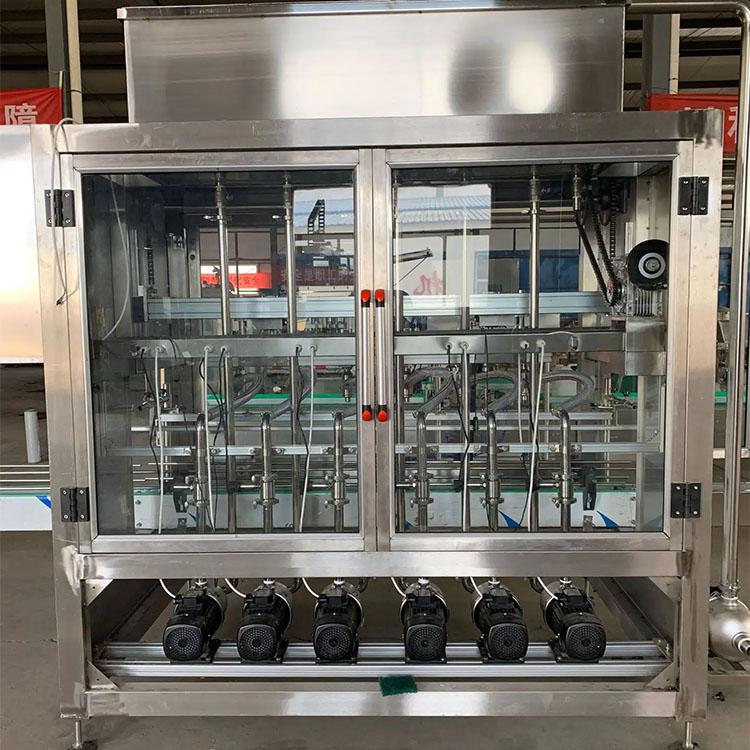

简介:直线灌装机是一种适用于液体类产品包装的设备,主要可完成定量灌装、轧盖等工序,其精准定位,运行平稳,操作简单,自动化程度高,适用范围广,该具备无瓶不灌装,变频调速等功能,因此,在医药、日化、食品等行业能够广泛应用。
主要构件:
直线灌装机由输送带、送瓶、堵瓶部分、灌装喷嘴部分、灌装机械等部分组成。
适用范围:
直线灌装机适用于医药、食品、日化、油脂等各行业,可灌装不同液体类产品的设备。
工作原理:
直线灌装机的工作原理是输送进瓶,进入洗瓶工位后,机械手夹瓶口后,做180 度翻转,喷水管深入瓶口内,冲洗泵打开,用无菌水冲洗瓶内, 冲洗完毕后,重新翻转180 度,回归到输送,通过输送再传输到灌装工位。 经过光电检测,达到规定数量后,前后气缸挡瓶,灌装阀下潜进行灌装。 灌装时间以及机械手的冲瓶时间均可调节。 灌装结束由输送送至旋盖之处。
设备特点:
1、采用柱塞式计量执行灌装,适用多种粘稠度液体,精度高;泵的结构采用快接式拆卸机构,便于清洗、消毒;
2、柱塞式计量泵活塞环材质根据行业及液体成分的不同采用硅橡胶,四氟乙烯或其他材质,特殊场合采用陶瓷材质;
3、PLC控制系统,变频调速,自动化程度高;
4、缺瓶不灌装,自动计数功能;
5、装量调整方便,可一次调整计量泵的灌装量,也可针对各个计量泵进行微幅调整;操作简便,调整快速;
6、灌装针头设有防滴漏装置,充填时潜入瓶底灌装,缓慢上升,防止气泡;
7、整机可适用不同规格的瓶子,调整简便,可在短时间内完成;
8、直线灌装机整机按高要求设计。
使用注意事项:
1、直线灌装机进行灌装时,需将总计量泵运行约3分钟,排尽管内的气泡,灌装量才能准确;
2、如管内气泡较长时间不能去除,造成灌装量不准时,主要原因是泵液通道中某片漏气,可检查总计量泵缸体中活塞密封圈,上下单向阀中硅胶头及其他接头处,如药液中渣持多,查质卡在阀门片出现单向阀关闭不全,也会造成灌装不准;
3、直线灌装机设有缺瓶停滞不前机保护,当理瓶轨道中工装盒只剩2块时,自动停机微动开关断开,灌装自动停止,此时故障灯这,如需继续灌装,可将手动、自动开关拨向手动一方,机器即可运行。
